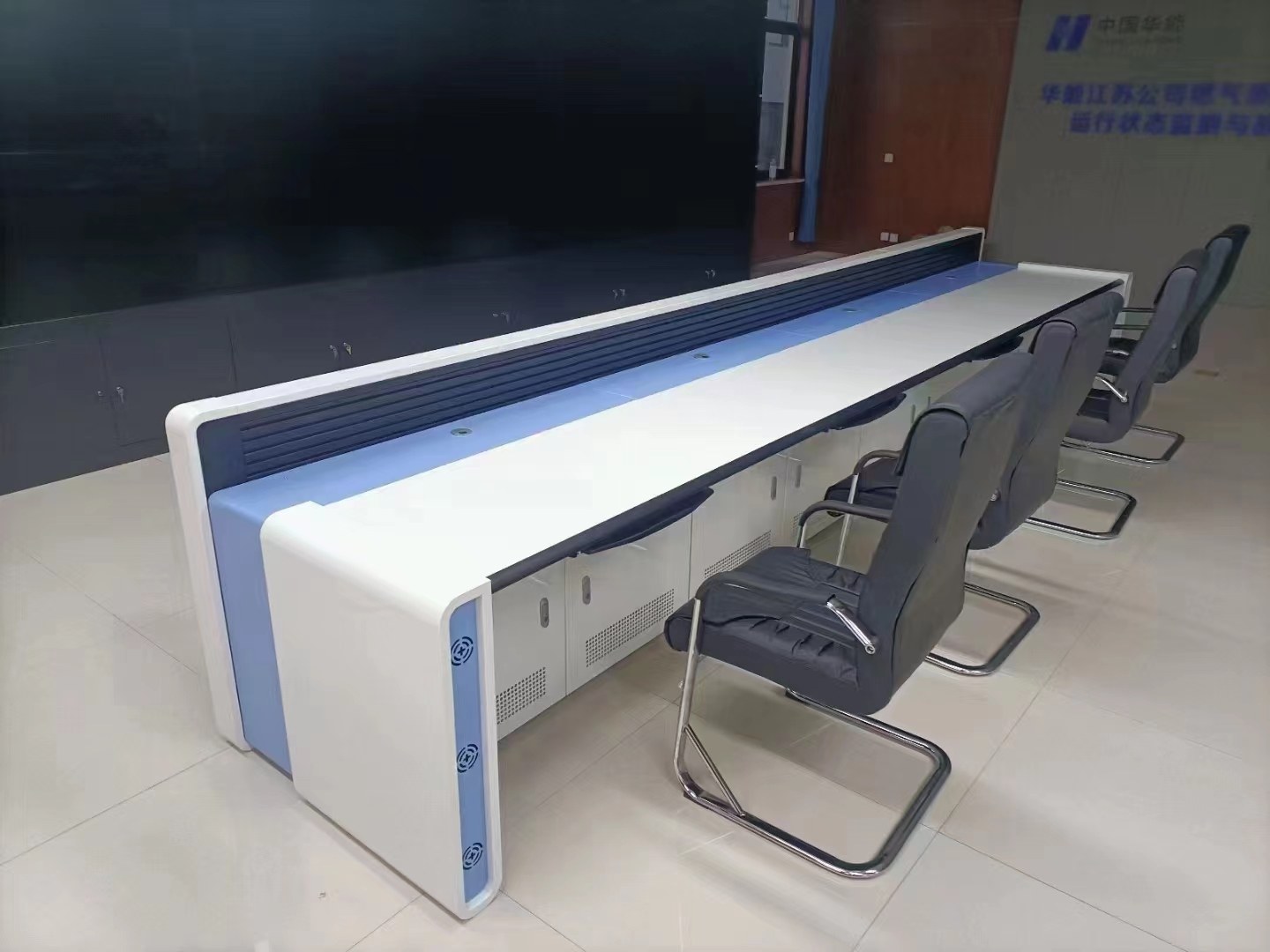

Диспетчерский пульт питания

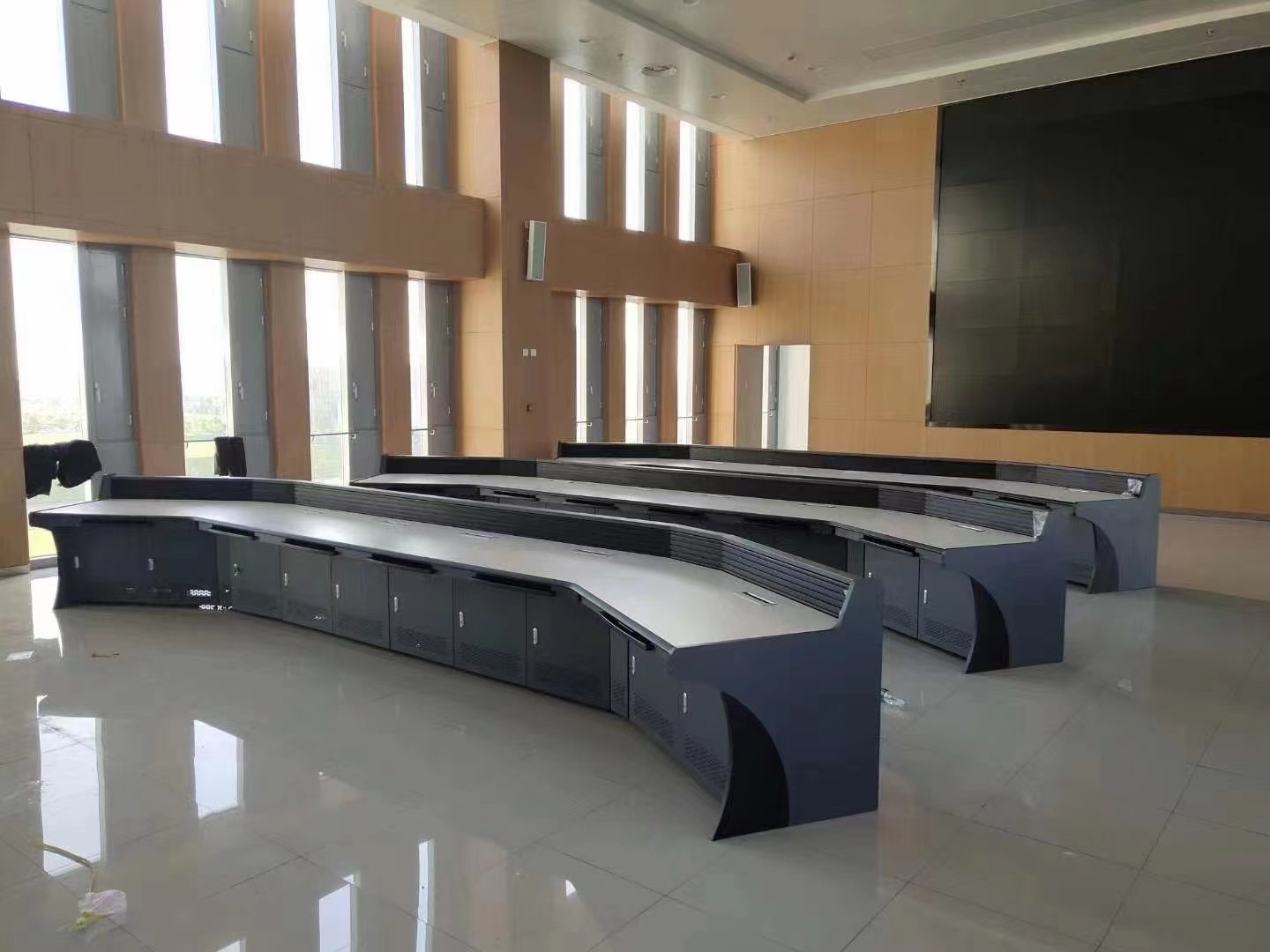

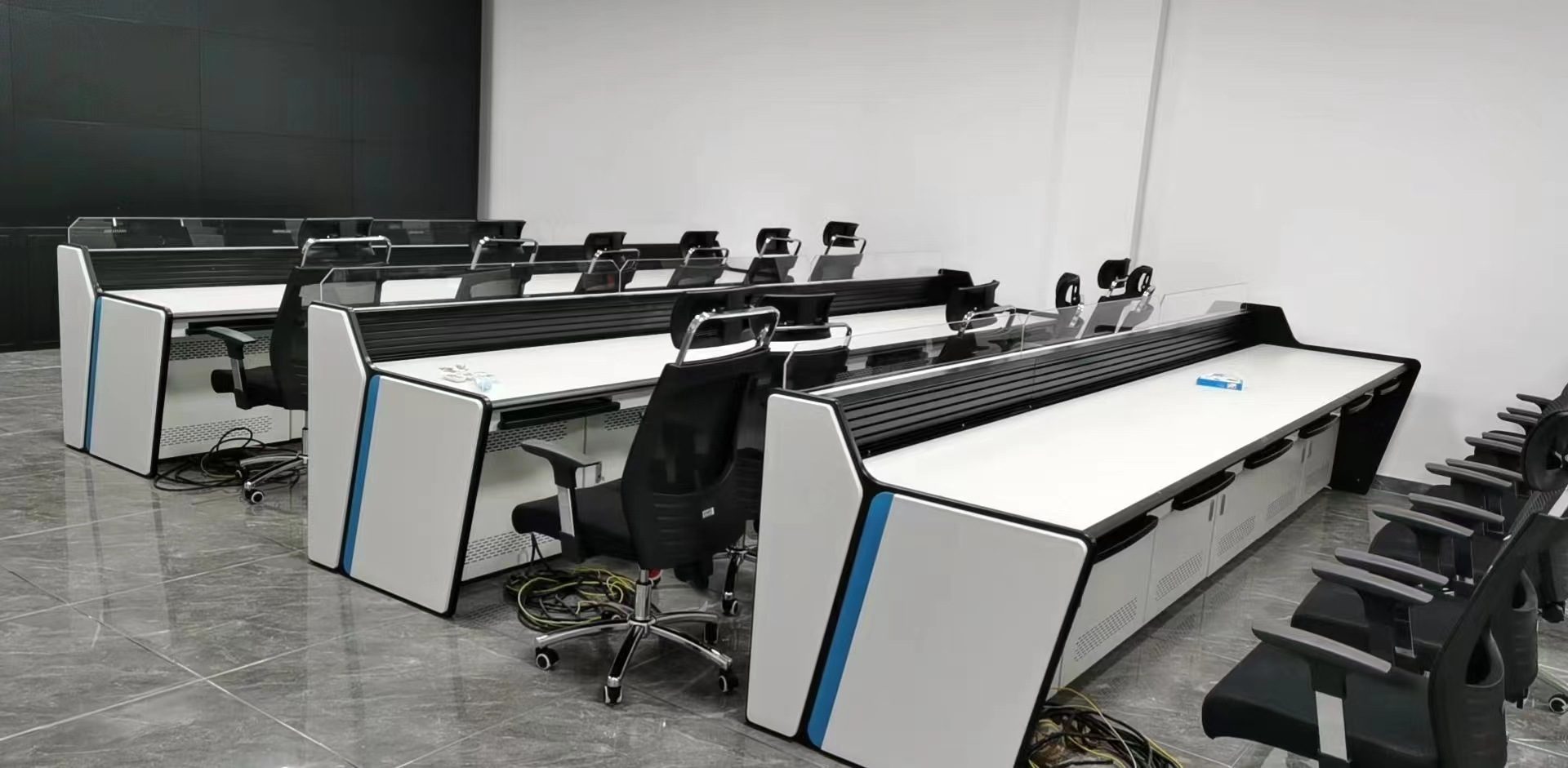

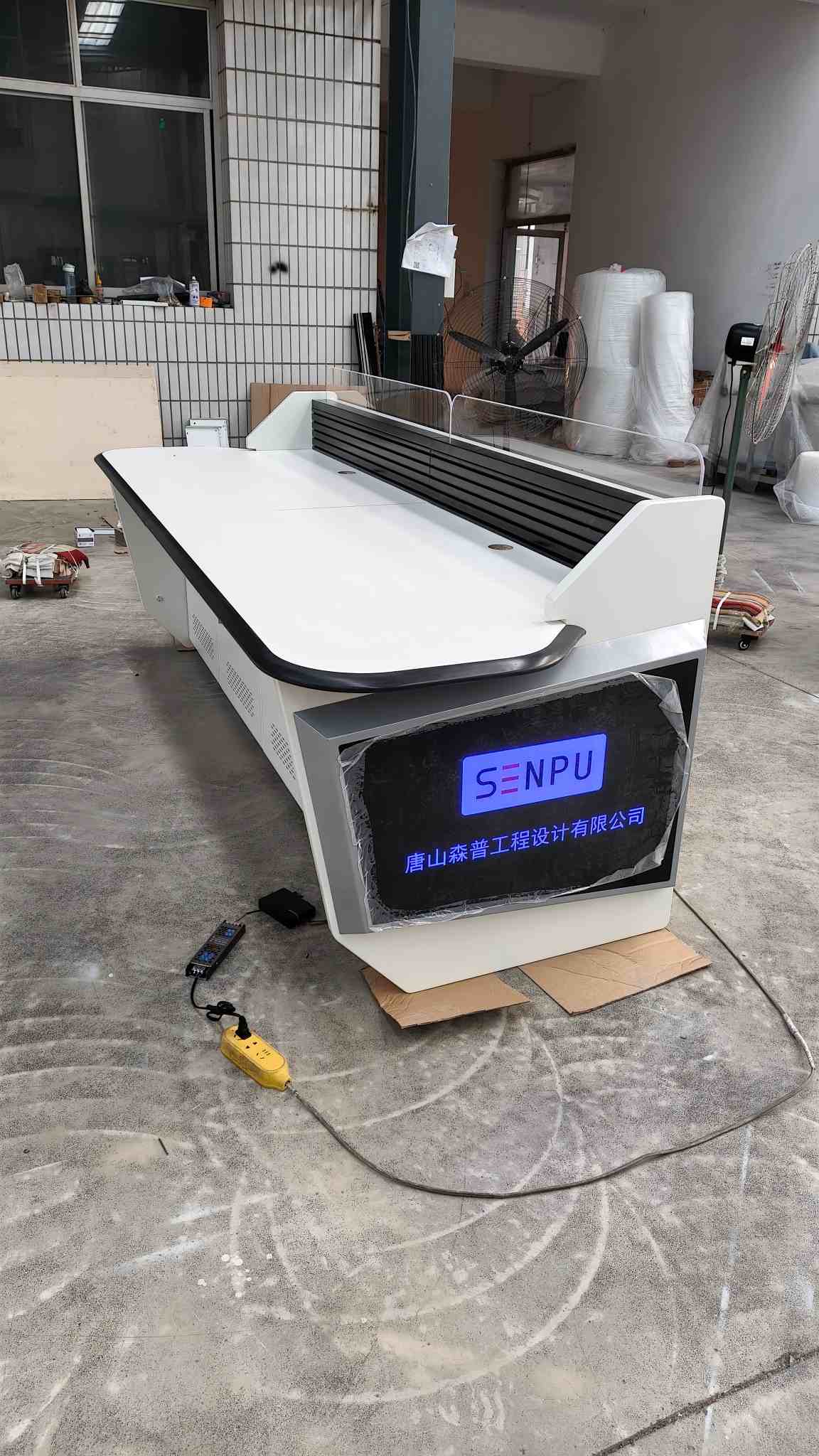

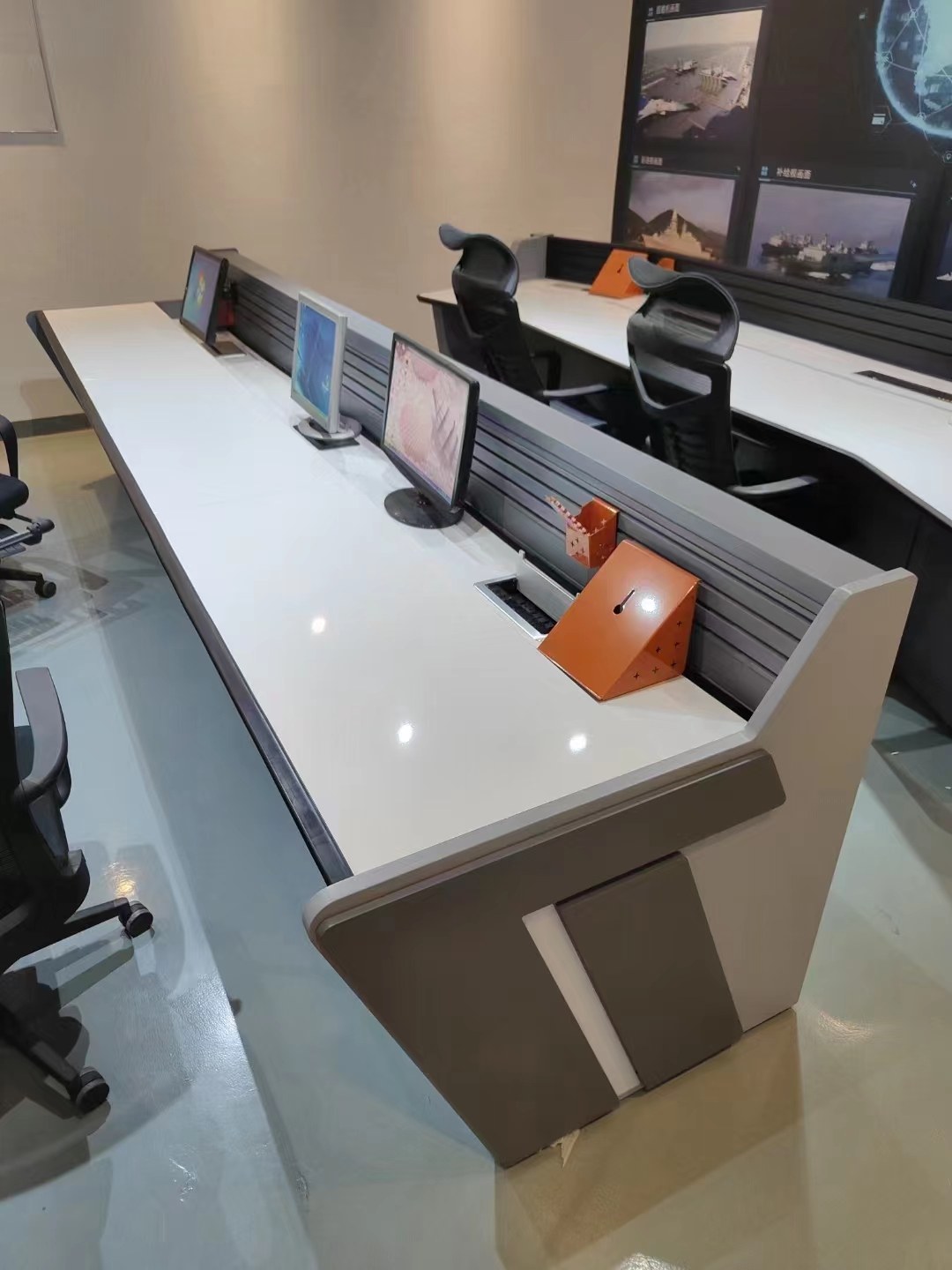

Диспетчерская консоль электропитания из Китая TEMERY, также называемая рабочей станцией управления сетью или пультом мониторинга электропитания, представляет собой специализированный терминал взаимодействия человека и машины для сред управления электропитанием. В отличие от обычных пультов, он строго соответствует стандартам безопасности электроэнергетики, требованиям ЭМС и спецификациям круглосуточной работы, широко используется в провинциальных/муниципальных диспетчерских центрах, комнатах мониторинга распределения, тепловых/гидроэлектростанциях и диспетчерских пунктах ветро-солнечной энергетики.

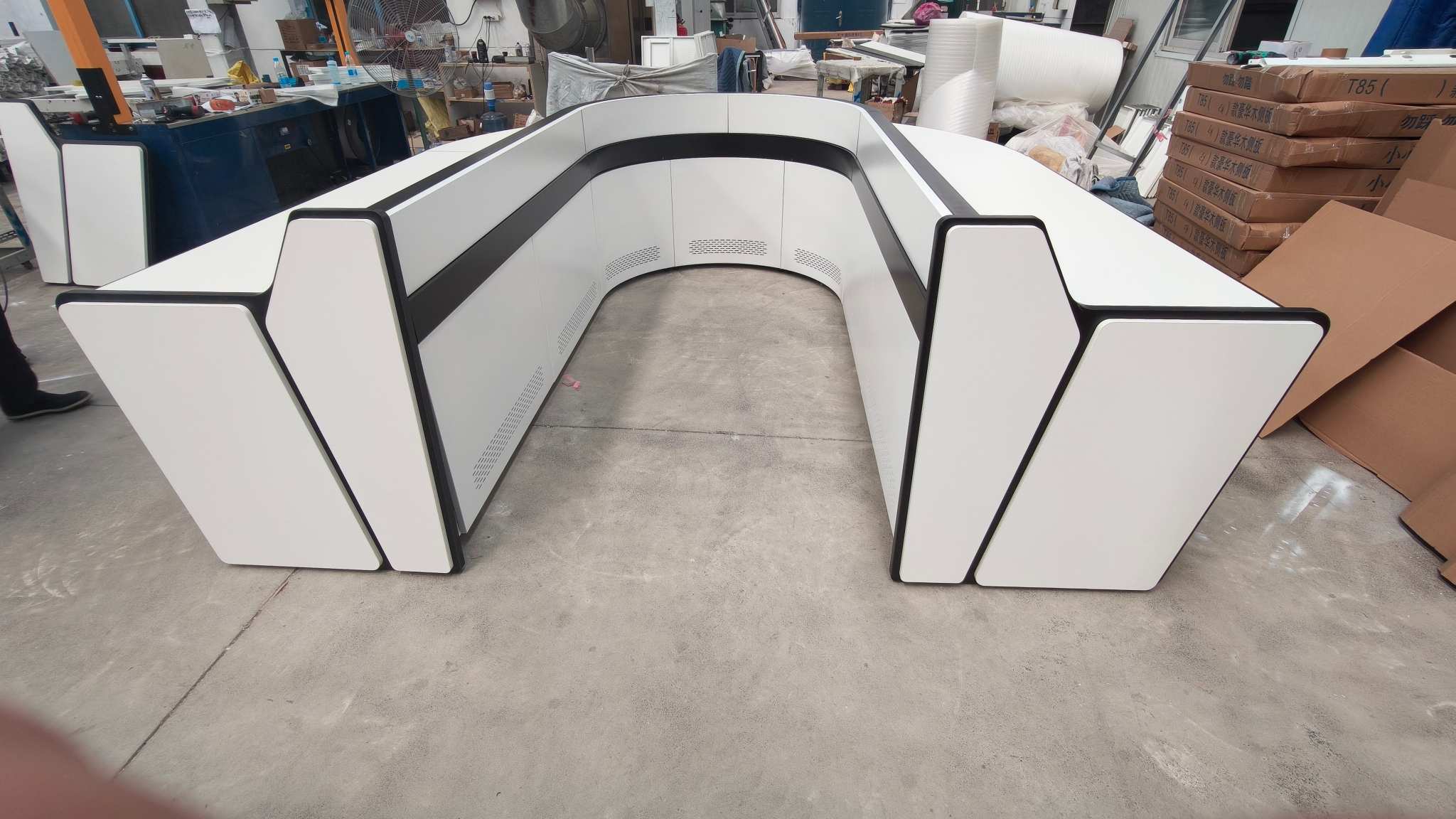

Он имеет модульную сборную конструкцию, поддерживающую прямые, дугообразные, U-образные и другие конструкции зала. Каждое рабочее положение может быть настроено независимо с помощью системы поддержки нескольких мониторов, скрытой прокладки кабелей, кабины для хранения оборудования и защиты заземления. Это позволяет настраивать конфигурацию в соответствии с масштабом проекта и требованиями диспетчеризации.

1. Основная рама

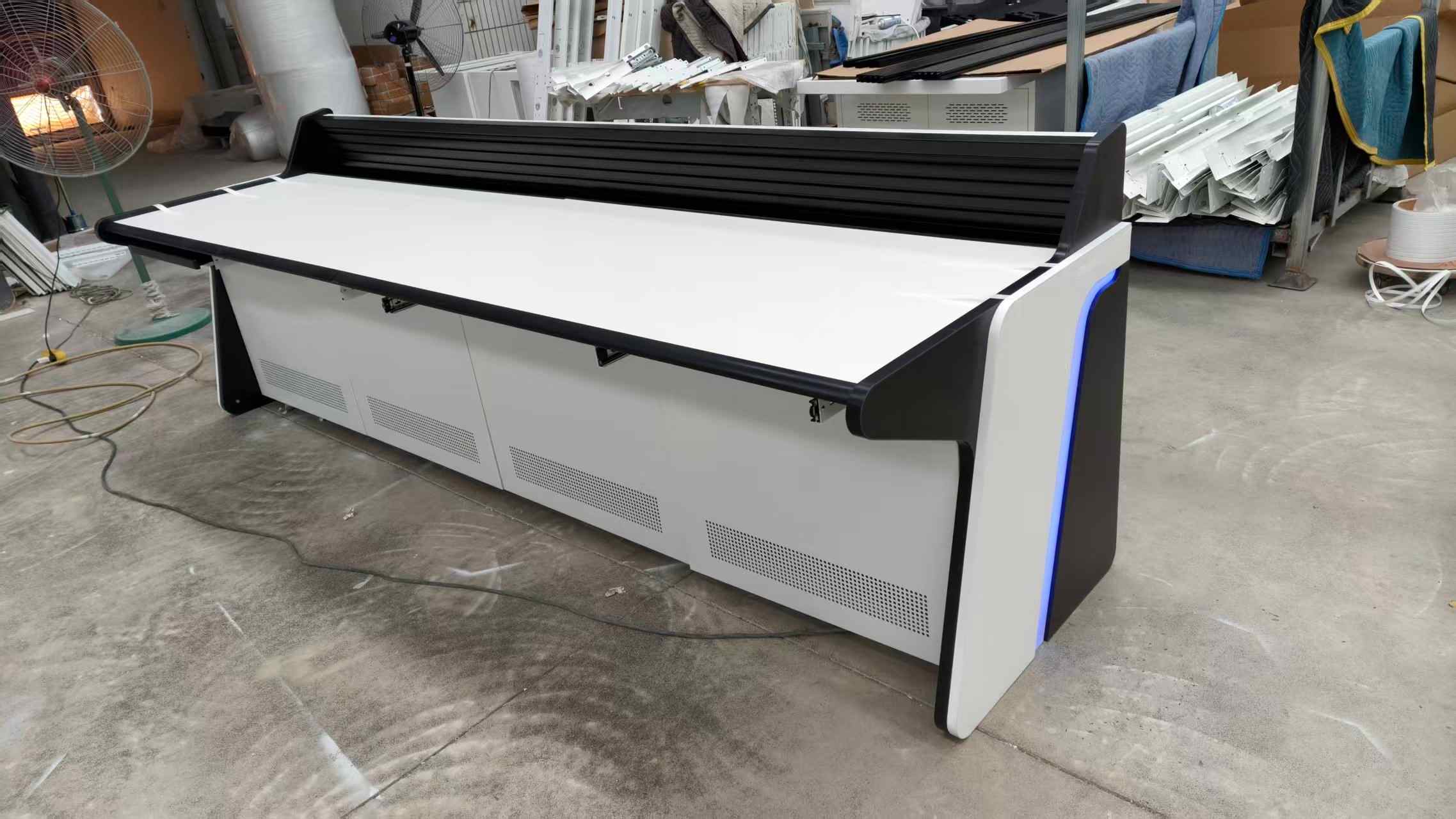

Каркас электродиспетчерского пульта изготовлен из высококачественной холоднокатаной листовой стали SPCC толщиной от 1,5 мм до 2,0 мм. Весь каркас подвергается кислотному травлению, фосфатированию, обезжириванию и высокотемпературной электростатической обработке для обеспечения устойчивости к ржавчине, коррозии, влагостойкости и устойчивости к деформации. Все сварочные позиции на нем гладко отшлифованы, без острых кромок.

В его высококачественной версии используется конструкция балки из промышленного алюминиевого сплава 6063-T5, обеспечивающая более высокую общую стабильность, меньший вес и более высокую несущую способность. Жесткая рама может выдерживать длительную тяжелую нагрузку на несколько экранов без тряски и деформации, полностью адаптируясь к длительной бесперебойной работе по промышленному мониторингу.

2. Антистатическая столешница.

Столешница изготовлена ​​из импортного компактного антистатического ламината HPL, специального материала для силового и компьютерного оборудования. Поверхностное сопротивление стабильно контролируется в диапазоне от 10 до 10 Ом, эффективно снимая статическое электричество, образующееся при длительной работе электронного оборудования, и защищая узлы прецизионного промышленного управления, диспетчерское коммуникационное оборудование и терминалы мониторинга.

Столешница из него огнестойка, устойчива к высоким температурам, устойчива к царапинам и ударам. Износостойкий класс отвечает требованиям длительной высокочастотной работы с клавиатурой и мышью, не выцветает, не отслаивается и не трескается после многих лет использования.

3. Система изоляции сильного и слабого тока.

Он оснащен двойными независимыми шинопроводными конструкциями для сильного и слабого тока. Металлическая изолирующая пластина расположена в середине изделия, чтобы полностью разделить линии электропередачи и сигнальные линии, избегая электромагнитных перекрестных помех, мерцания экрана, задержки сигнала и потери пакетов данных, вызванных токовыми помехами.

Для каждой его станции отведены независимые отверстия для проводов, канавки для проводов и нижние каналы для проводки. Вся проводка на нем скрыта и аккуратна, что облегчает последующее обслуживание оборудования, замену линий и модернизацию системы. Весь диспетчерский пульт оснащен стандартными клеммами заземления для обеспечения надежной эквипотенциальной защиты и соответствия стандартам безопасности электроэнергетики.

4. Система монтажных кронштейнов для нескольких экранов

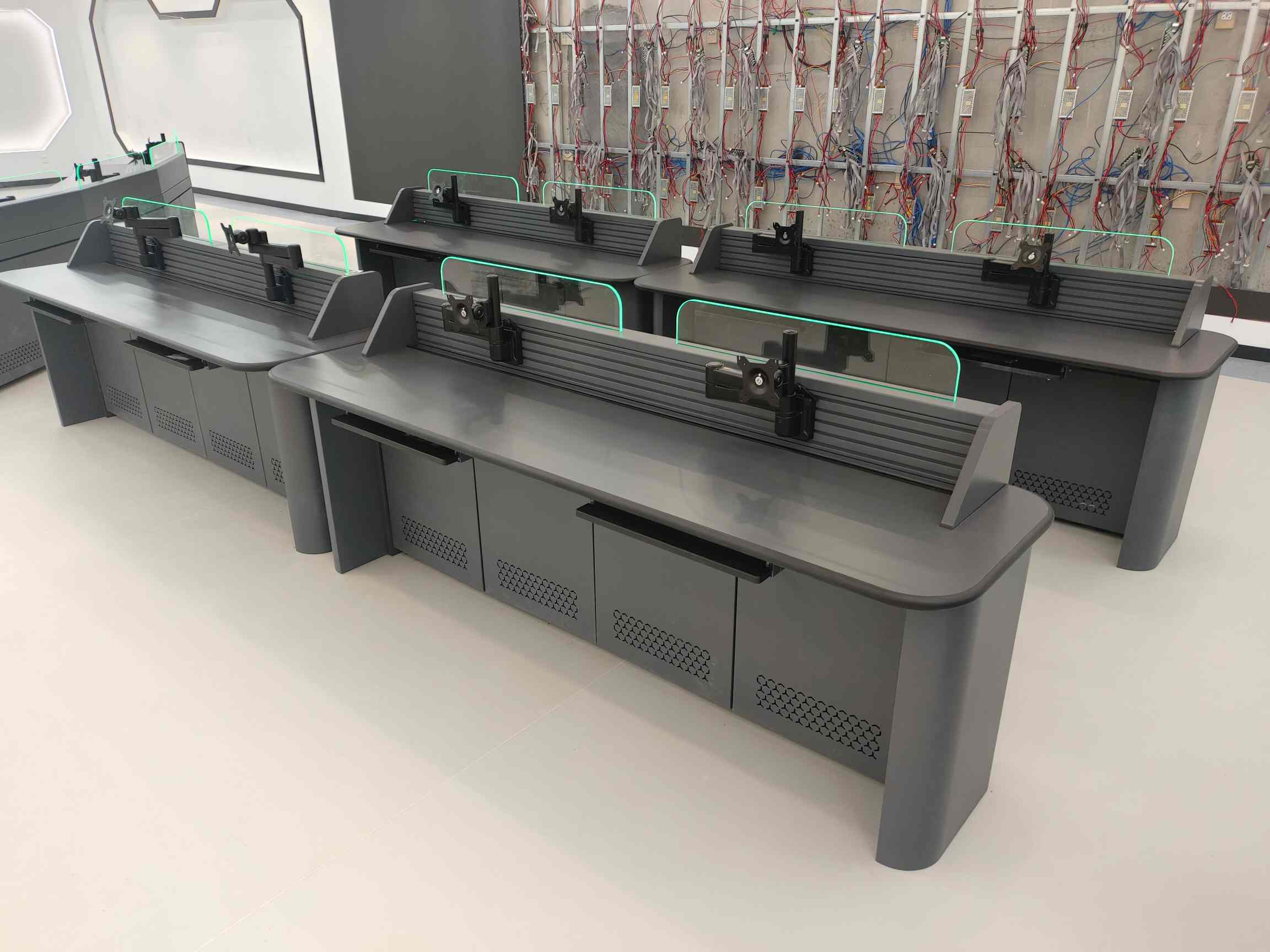

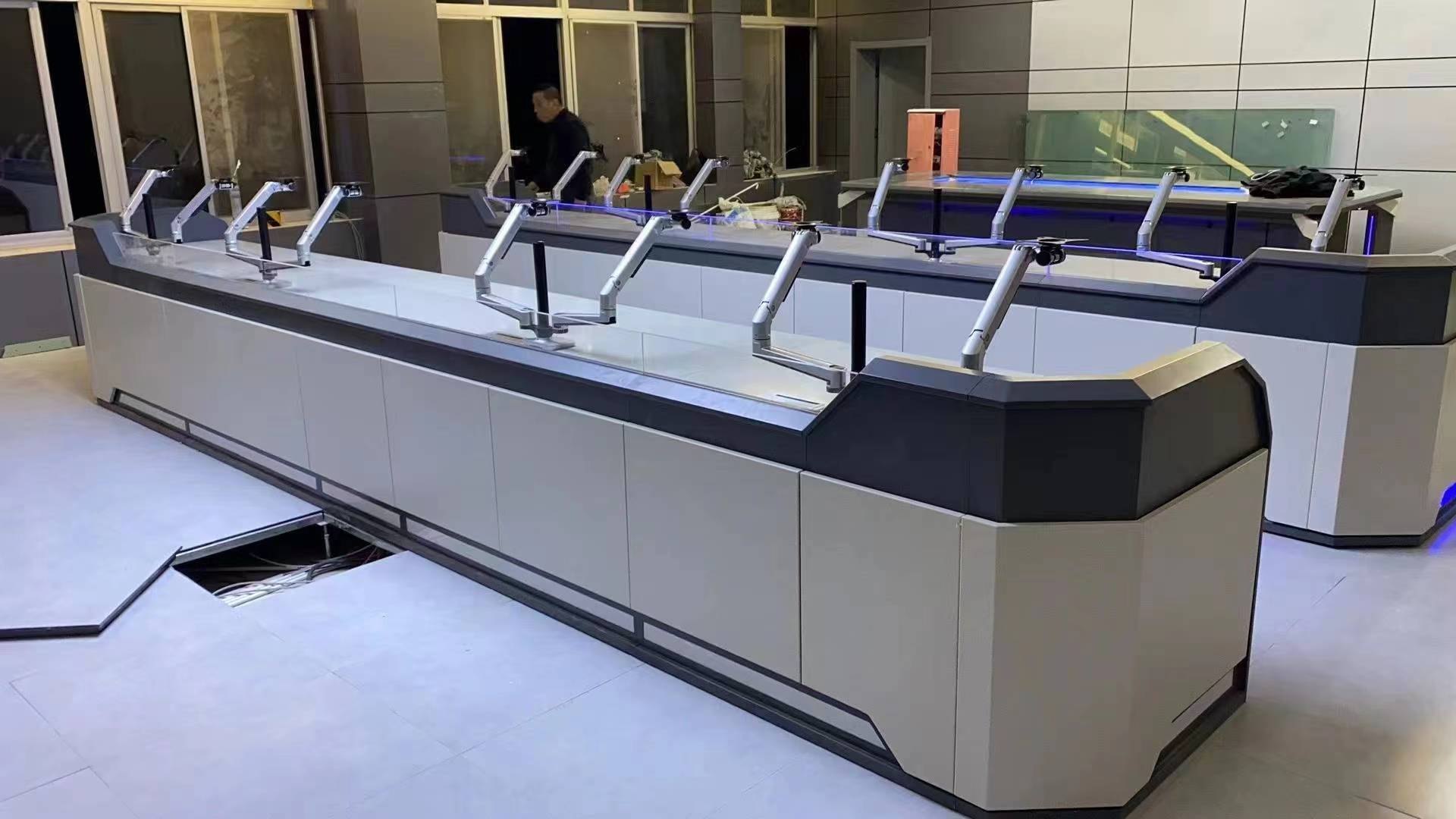

Задняя часть оснащена встроенным утолщенным кронштейном для крепления монитора, способным вместить от 2 до 6 мониторов на станцию. Кронштейн  имеет усиленную стальную конструкцию с высокой несущей способностью, регулируемыми углами вверх-вниз и влево-вправо, а также гибким расположением экрана.

Кронштейн подходит для отображения схем электросетей, кривых диспетчерских данных, рабочего состояния оборудования, видео мониторинга в реальном времени и требований к синхронному отображению нескольких систем. Кронштейн остается стабильным и не трясется во время длительной эксплуатации, обеспечивая четкое и стабильное изображение наблюдения.

5. Эргономичный гуманизированный дизайн.

Рабочая поверхность имеет эргономичный дизайн с микронаклоном, оптимизирующий угол обзора оператора и снижающий утомляемость глаз. Он оснащен скрытым выдвижным лотком для клавиатуры и гладкими направляющими, что экономит место и обеспечивает аккуратный рабочий стол.

Силовая диспетчерская консоль предлагает дополнительную функцию электрической регулировки высоты, поддерживающую попеременную работу сидя и стоя, что эффективно повышает комфорт диспетчеров при длительной работе. Общая конструкция дуговой фаски предотвращает травмы при столкновении, полностью отвечая стандартам безопасности и гуманного дизайна промышленных диспетчерских.

6. Модульная структура расширения

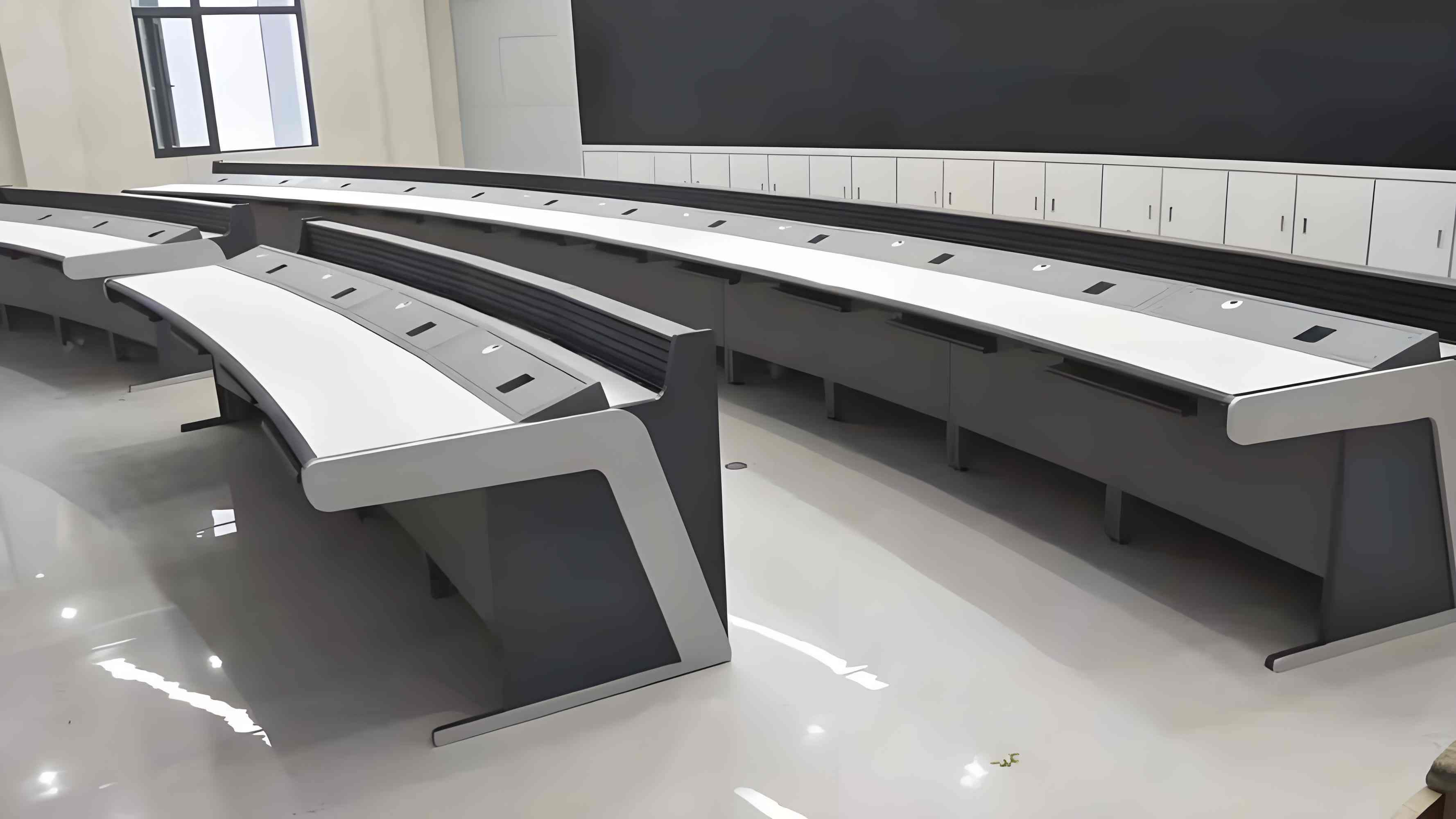

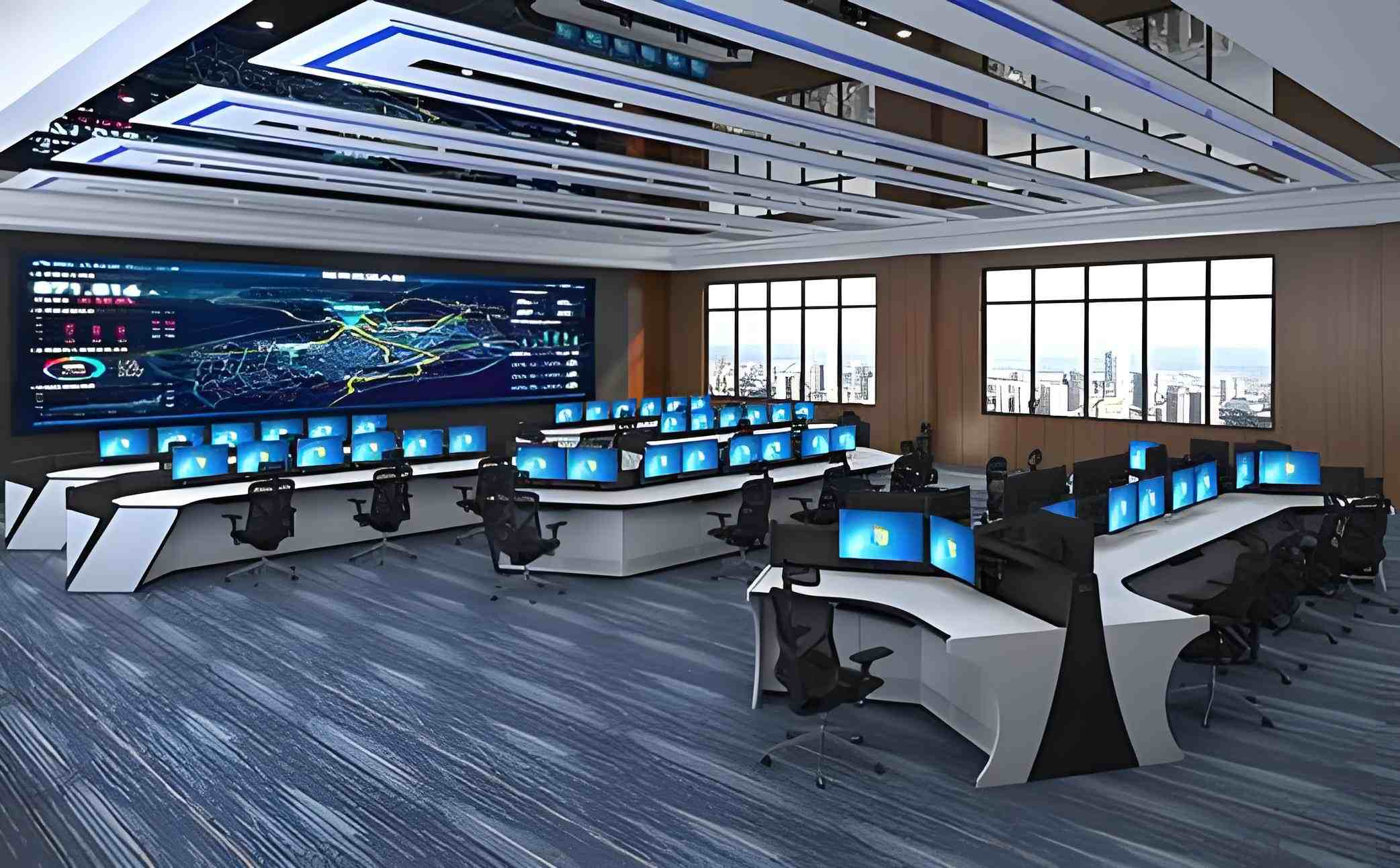

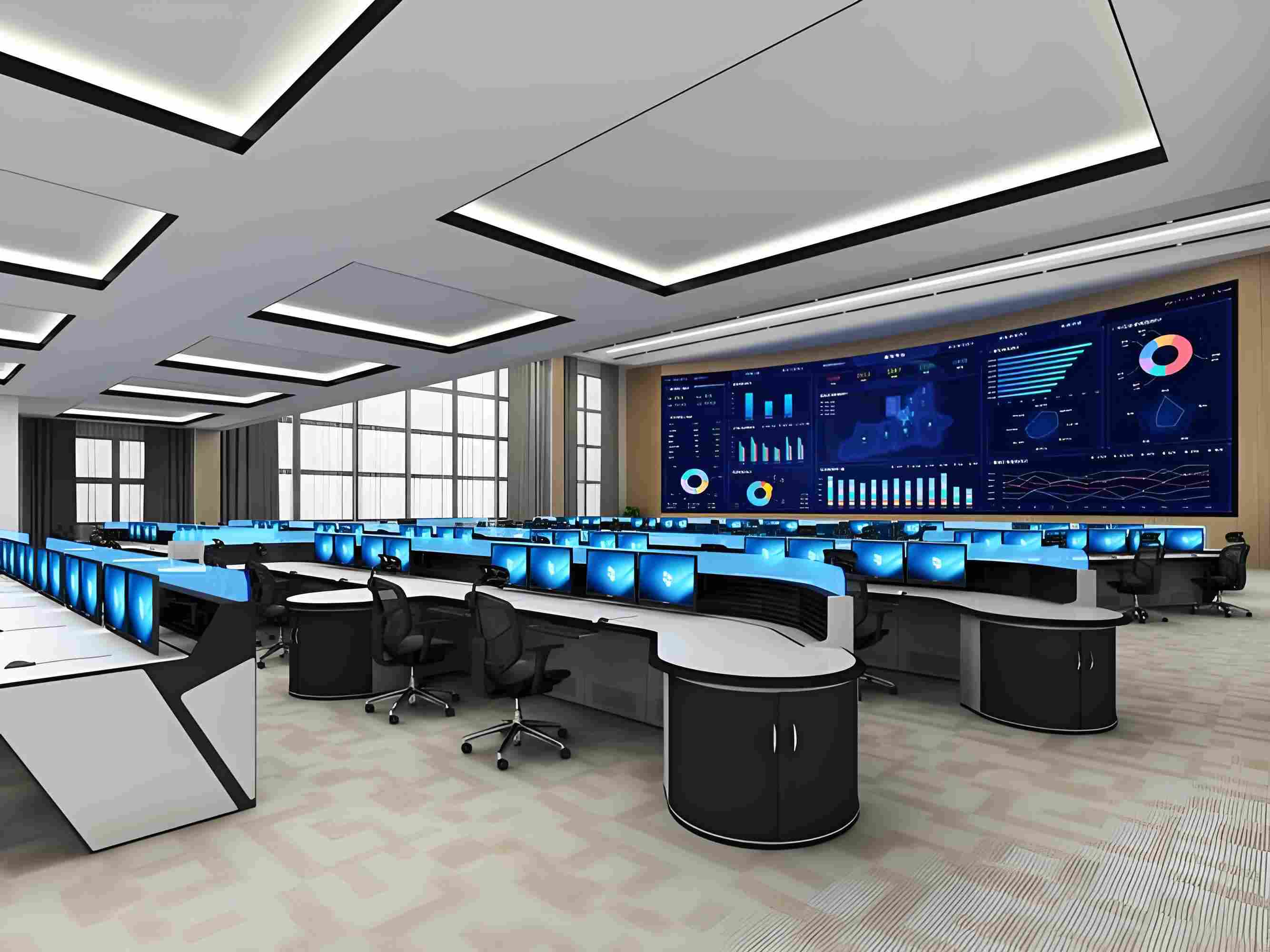

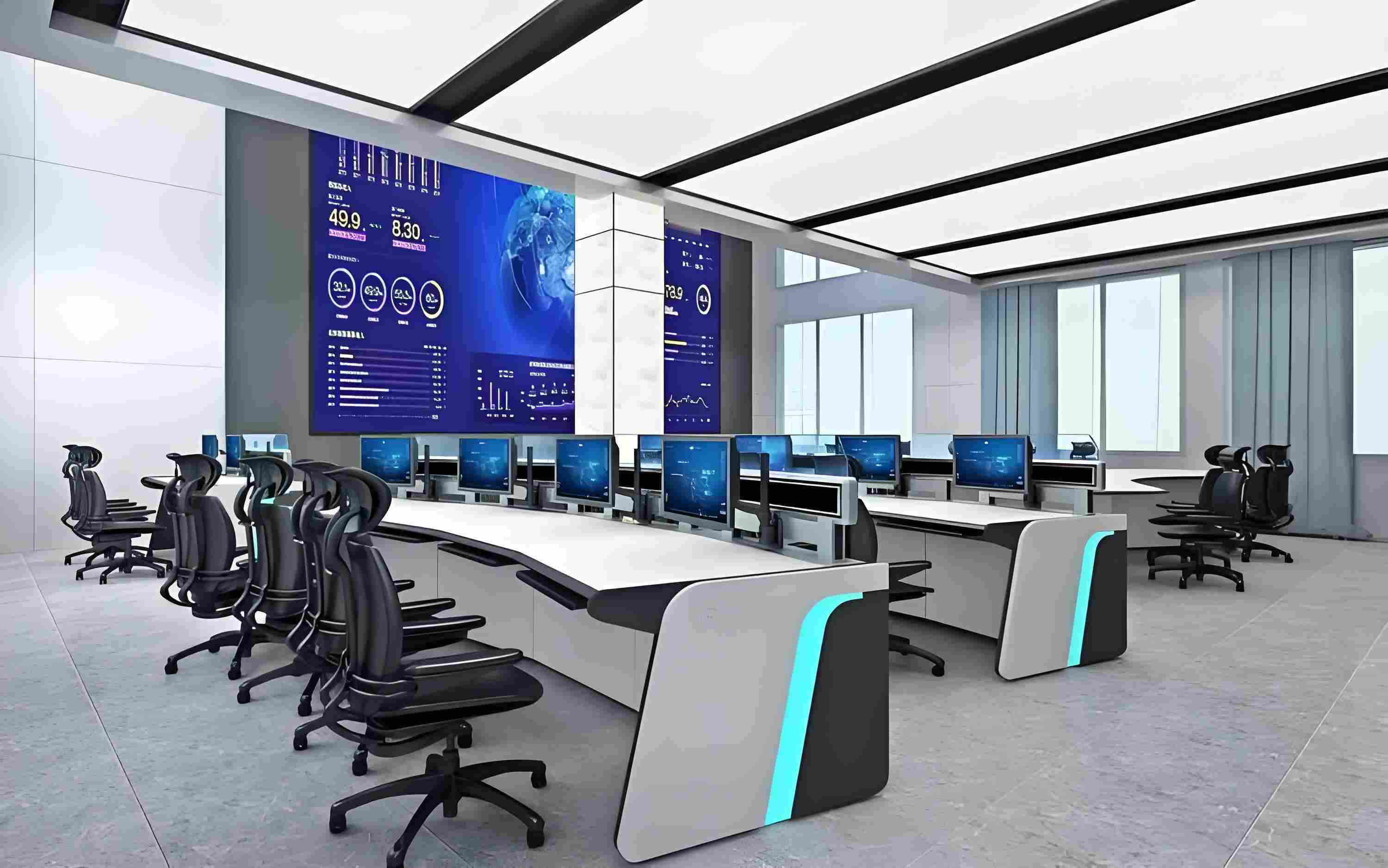

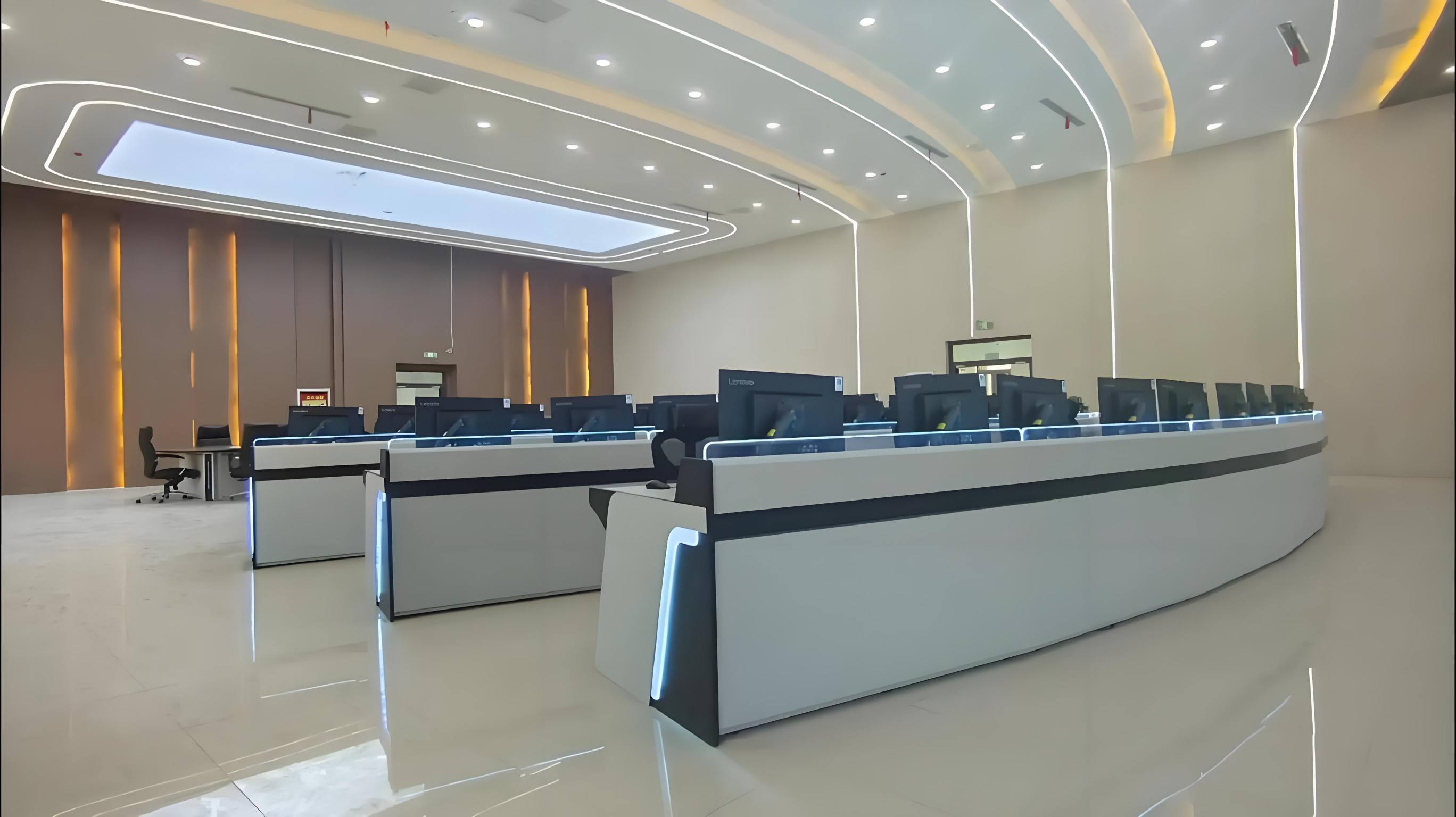

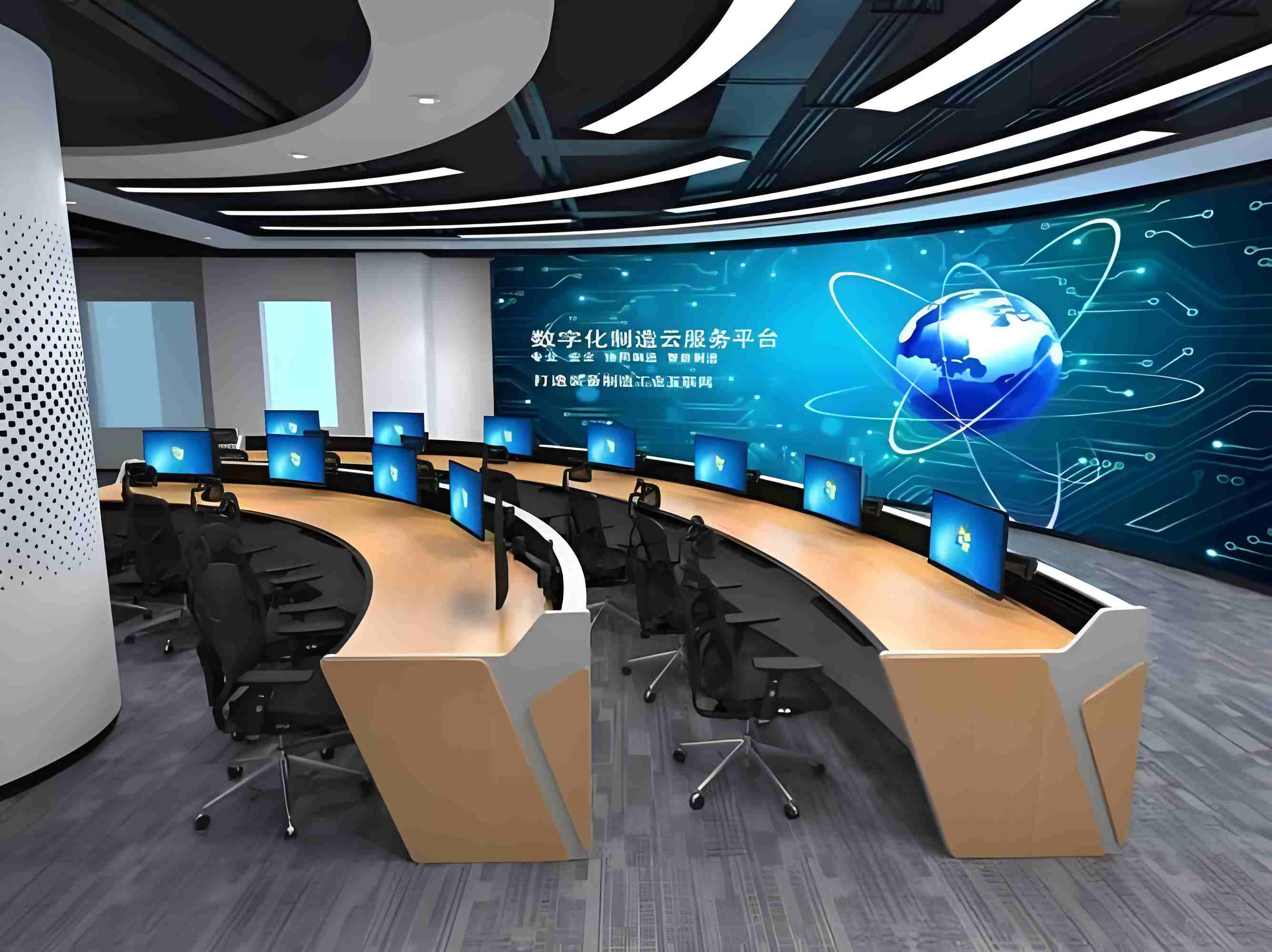

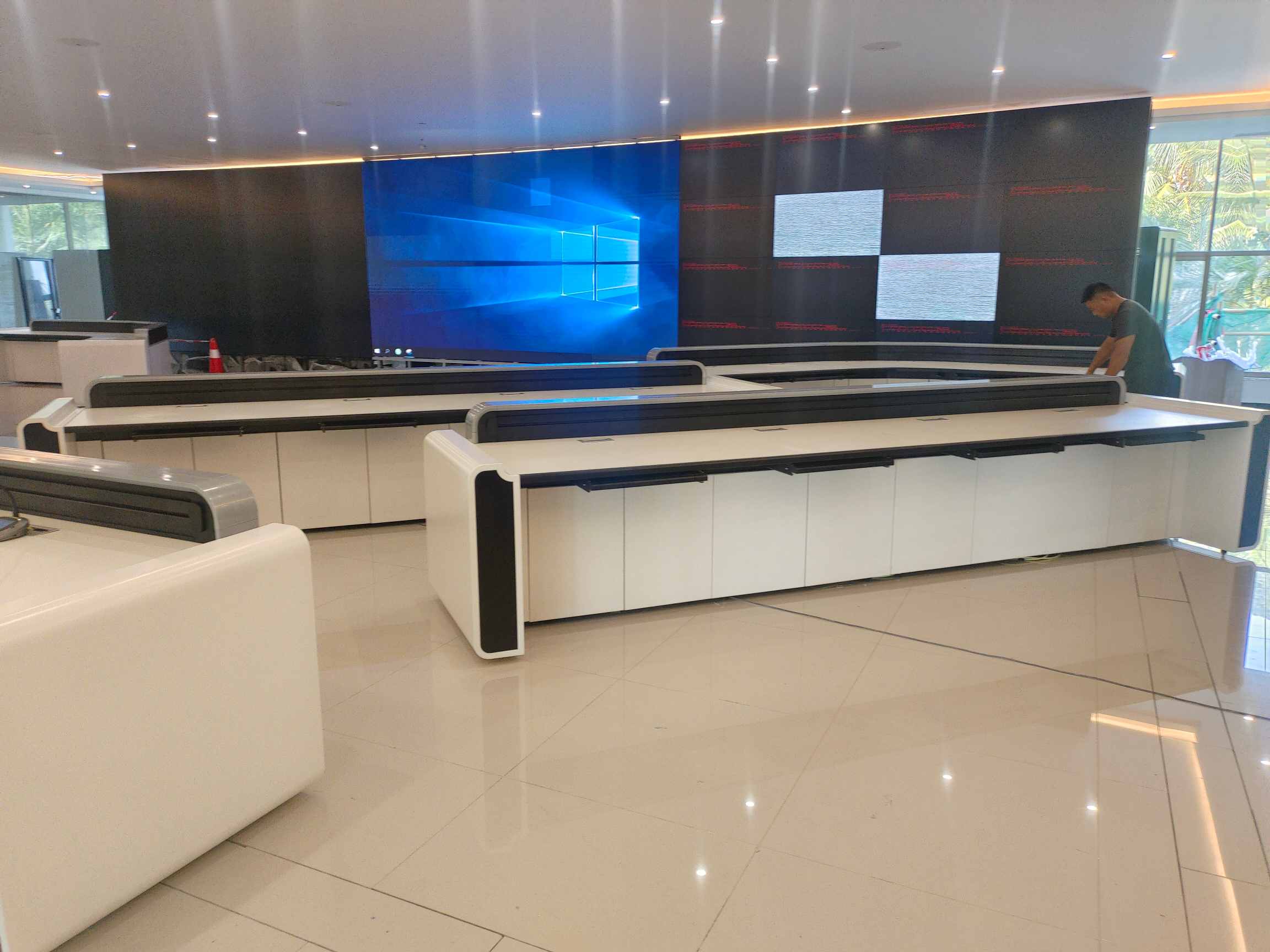

В продукте используется полностью модульное стандартизированное производство, поддерживающее неограниченное соединение одной или нескольких станций. В зависимости от размера диспетчерской, энергодиспетчерский пульт может быть объединен в линейный тип, дуговой тип, U-образный тип и другие общие компоновки.

Модульная структура позволяет бесплатно добавлять, уменьшать и заменять функциональные модули, что облегчает последующую реконструкцию зала, расширение мощностей и модернизацию оборудования. Он подходит для небольших диспетчерских распределительных сетей, центральных диспетчерских на электростанциях среднего размера и крупных диспетчерских залов провинциальных сетей.

Преимущества продукта

Он предназначен для сценариев круглосуточного высокоинтенсивного мониторинга в энергетической отрасли. Диспетчерская консоль питания демонстрирует выдающиеся преимущества в области защиты от электромагнитных помех, устранения статического электричества, защиты, структурной стабильности и долговечности.

По сравнению с обычными пультами мониторинга он более профессиональный, безопасный и более адаптируемый к сложной электромагнитной среде.

Все материалы огнестойки, экологичны и долговечны, соответствуют международным стандартам промышленной безопасности и требованиям инспекций электроэнергетики. Продукт является предпочтительной рабочей станцией управления для электросетевых предприятий, электростанций, новых энергетических проектов и энергетических EPC-компаний.

Область применения

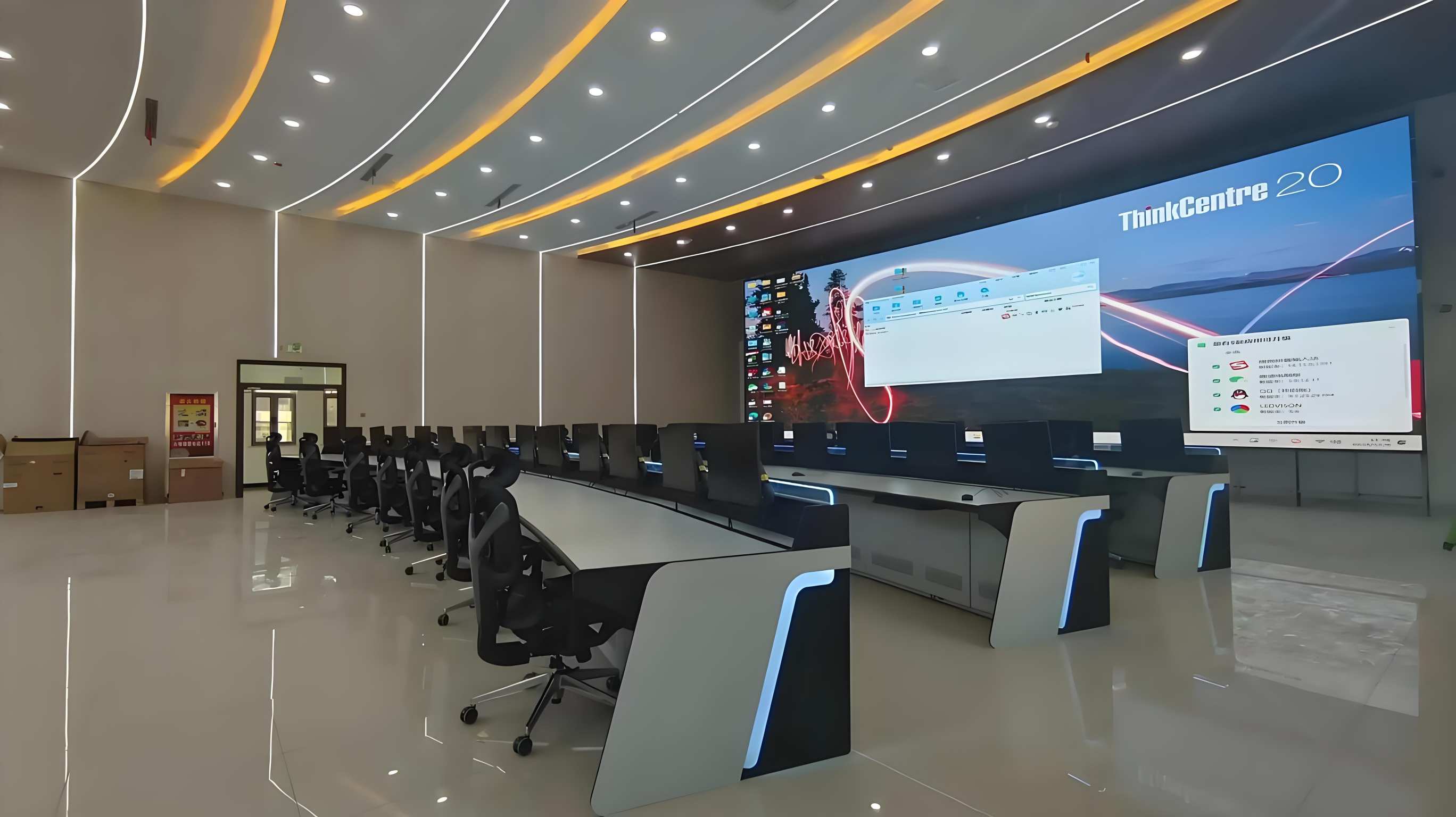

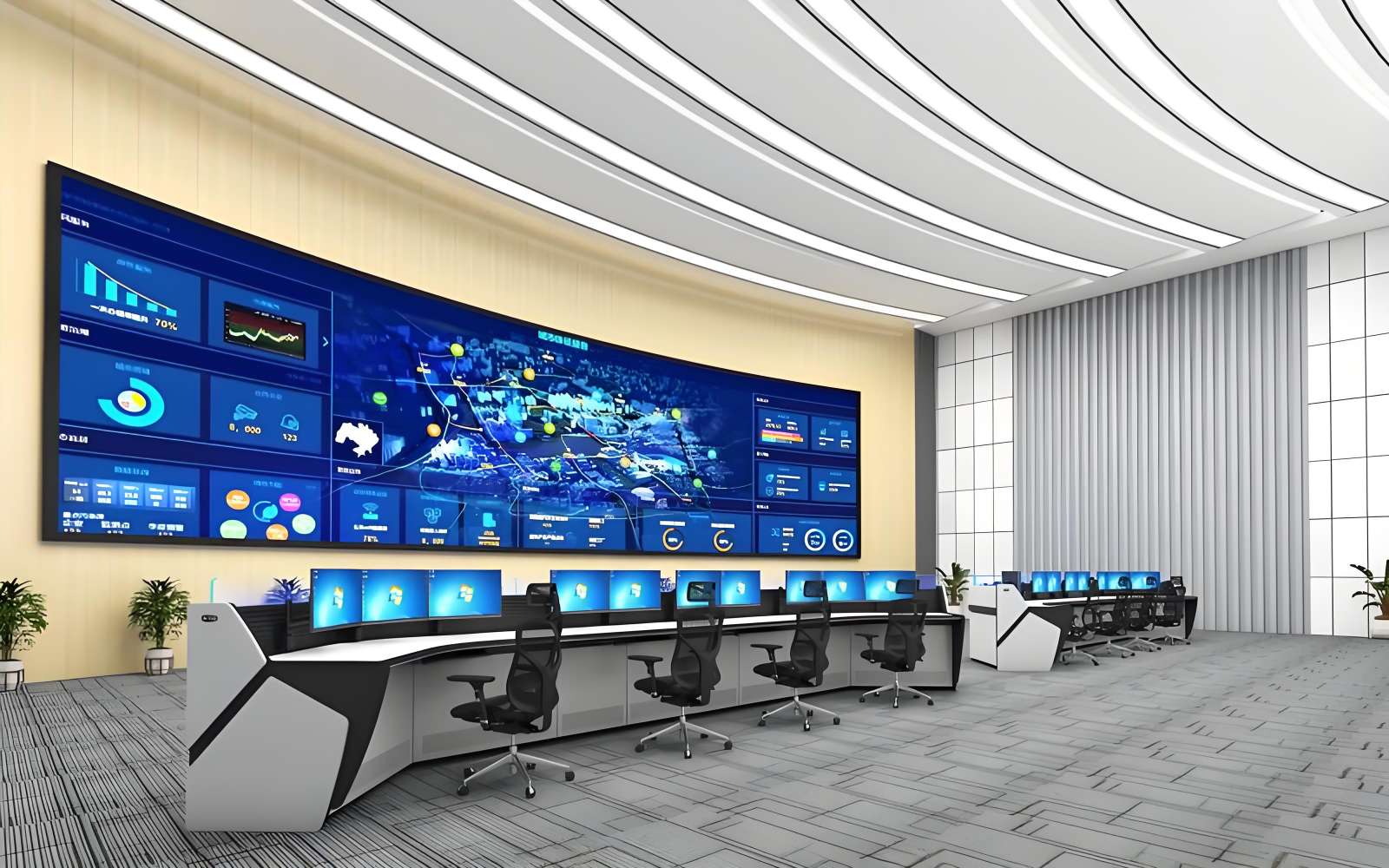

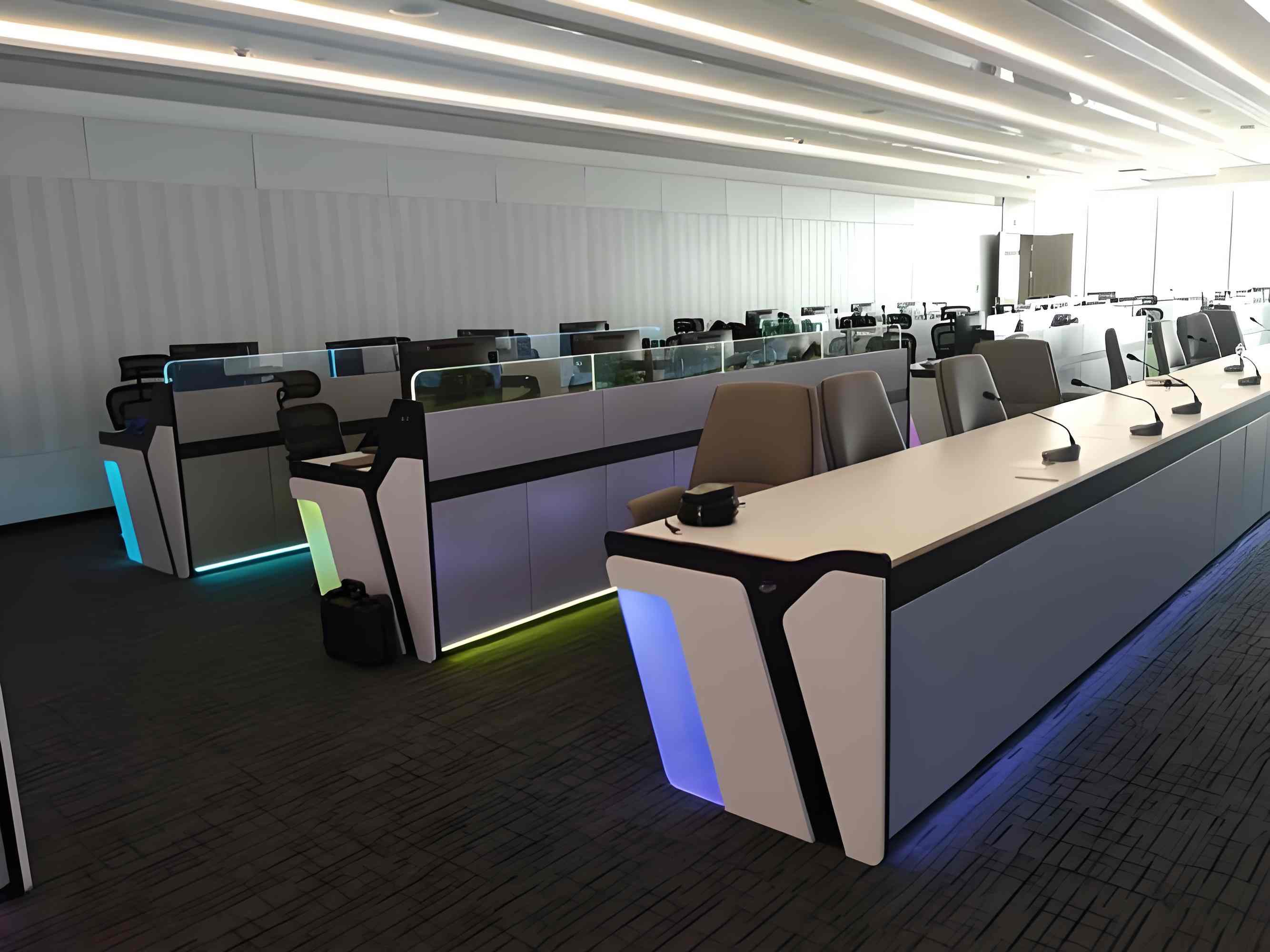

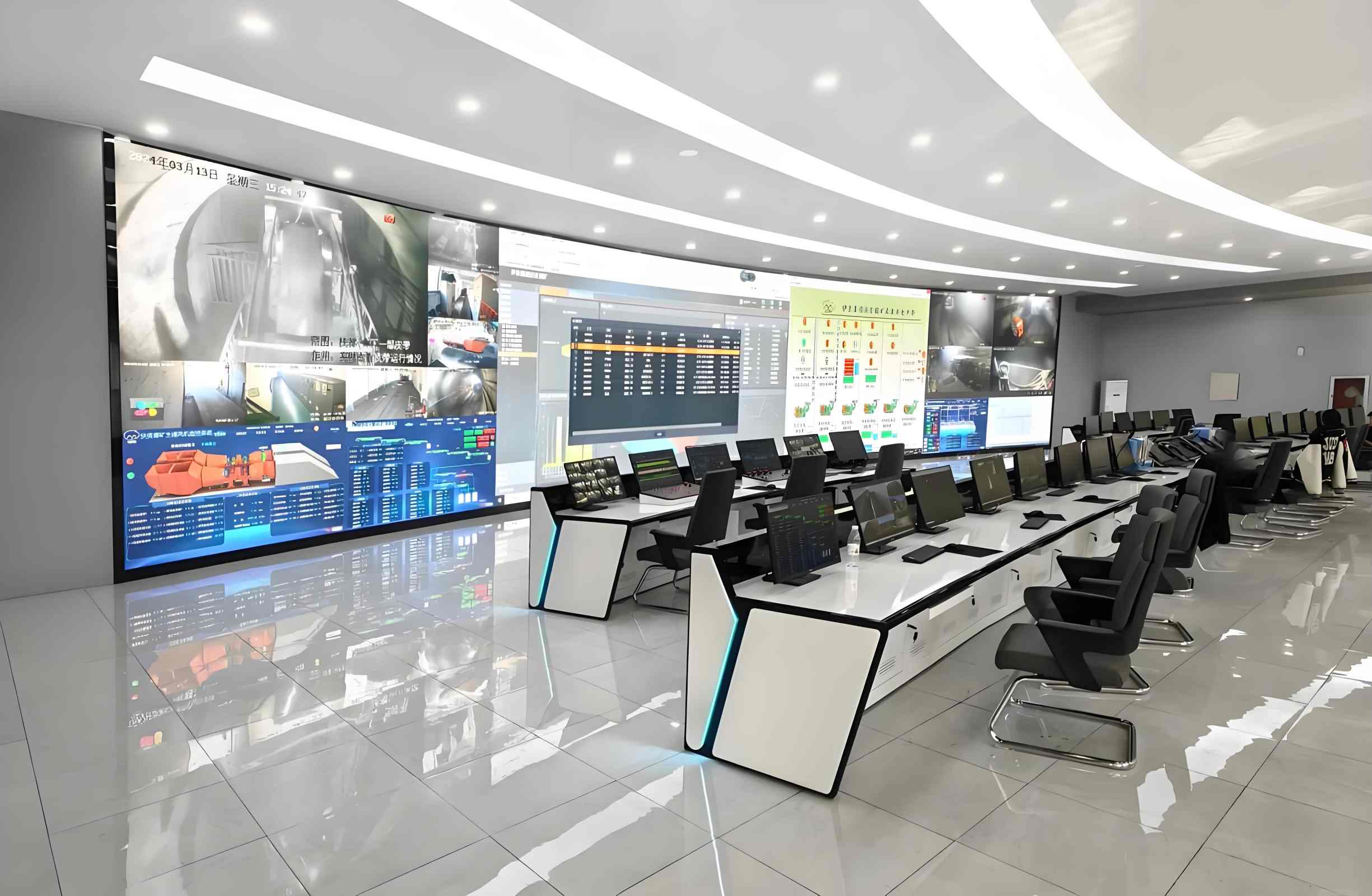

Диспетчерская консоль мощности применяется в диспетчерских центрах электросетей, диспетчерских пунктах муниципального электроэнергетического управления, центрах мониторинга распределительной сети, центральных диспетчерских пунктах теплоэлектростанций, комнатах мониторинга гидроэлектростанций, центрах управления ветровой и солнечной энергией, комнатах мониторинга станций хранения энергии, централизованных диспетчерских подстанциях и центрах планирования энергосвязи.

Технические параметры

1. Материал рамы: холоднокатаная сталь SPCC толщиной 1,5–2,0 мм / алюминиевый сплав 6063-T5.
2. Материал столешницы: дополнительный антистатический компактный ламинат HPL или антистатическая огнеупорная плита.
3. Поверхностное сопротивление: 10⁶–10⁹Ом.
4. Сопротивление заземления: ≤1 Ом
5. Статическая нагрузка: ≥100 кг/㎡
6. Режим работы: фиксированный/электрическая регулировка высоты опционально.
7. Конструкция проводки: независимый изоляционный канал сильного и слабого тока.
8. Срок службы: более 15 лет при нормальных условиях работы.
